1           產品概況

該款純電動洗掃車是我公司開發的新一代環衛產品，整車型號 CL5184TXSBEV型純電動洗掃車。具有路面洗掃、清掃、清洗，可清洗路沿，路緣石立面、前角噴、后噴霧，高壓噴**可清洗路標、廣告牌等功能。選裝低壓灑水系統時，可進行低壓前對沖或鴨嘴沖洗。

2           工作原理

清掃：上裝電機驅動液壓油泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉。左右掃盤將兩側的垃圾掃**洗掃車下面、吸嘴前方。風機工作使垃圾箱、吸管和吸嘴組成的風道產生高速氣流，在氣流的作用下，垃圾吸入吸嘴，并進入垃圾箱中。底盤發動機驅動洗掃車向前行走，掃**吸嘴前方的垃圾不斷進入到吸嘴中，并源源不斷地被吸到垃圾箱中，實現路面清掃。

洗掃：清掃作業裝置工作的同時，上裝電機驅動配有專用離合器的高壓水泵參與工作。高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸嘴內噴水桿和左、右噴水桿，各噴桿上裝有多個特制的不銹鋼扇形噴嘴，扇形噴嘴噴出的扇形水簾組成一總寬不小于2.8m的U形水刀，直接沖洗路面，沖洗路面后的水被吸回到垃圾箱中，實現路面洗掃。

路沿和路沿石立面洗刷：利用掃盤的左或右立掃，左或右噴桿上的路沿石清洗噴嘴，選用左或右洗掃作業模式進行洗掃作業，就可對左或右路沿與路沿石立面進行洗刷作業。

后噴霧：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有多個噴霧噴嘴。啟動電機和高壓水泵，打開后噴霧開關，啟動底盤車前行，就可進行噴霧降塵作業。

低壓沖洗：利用自吸水泵的低壓力、大流量對路面進行沖洗作業，作灑水車用。

3           主要技術參數

                                                                                                                                                          表1 主要技術參數

4           主要結構及性能特點

4.1  垃圾箱

采用304單層不銹鋼瓦棱結構設計，集部分清水箱與垃圾箱于一體。垃圾箱傾翻卸料，卸料角達48⁰，垃圾箱總容積達8.4m³，有效容積不小于6m³。

垃圾箱后門關閉鎖緊機構采用插銷式，穩定性好，密閉性好。

垃圾箱中的污水箱內采用大平面斜坡結構，**卸料角度可達50度，更易于傾倒垃圾。污水箱內設置了防溢滿報**和作業自停裝置，可防止污水作業時從吸管溢出，造成二次污染；污水箱內的高壓自潔裝置在傾倒垃圾后可對污水箱進行自動清洗。

 大平面斜坡結構                                  雙層不銹鋼吸塵筒

1.1  風機

采用為新能源洗掃車定制開發的7.1號離心風機，具有效率高、噪聲低、性能曲線平坦、高效區寬廣等特點。風機轉速范圍2200——2900rpm；流量大于11000m³/h,全壓大于9300pa。

1.2  吸嘴裝置

采用中置全浮動式雙吸口超寬吸嘴，吸口直徑達180mm。其內置長排高壓水噴桿離地間隙小、水流沖擊力大，能直接將污水送**吸口，作業飛濺少，污水吸凈率高。

1.3  清掃裝置

采用“中置兩立掃＋中置寬吸嘴（內置高壓水噴桿）＋左右高壓側噴桿”的結構。當側噴桿遇到前方障礙物，可向內收縮避讓，越過障礙后自動恢復到正常工作位置。

1.4  高壓清洗系統

高壓清洗系統由高壓水泵、高壓管路系統、分水閥、噴桿/噴嘴等組成。用于給角噴、掃盤噴桿、吸嘴噴桿、自潔、噴霧、手持噴**提供高壓水。

高壓水泵采用知名品牌柱塞式水泵，當高壓水泵起動及工作水閥切換時，水泵能自動卸荷。通過安全閥和溢流閥保護，有效防止高壓水泵損壞。

側后部裝有機械式自動卷繞沖洗卷盤，配20m高壓軟管和不同角度的清洗**，可用于清洗車身和其它設備和**。

 圖3 沖洗卷盤

 液壓系統

采用疊加閥組，確保整車液壓動作的穩定性和流暢性；齒輪泵采用國產優質泵，性能可靠。

在液壓系統中增設了一個手動泵，使系統在遇到特殊情況時，如上裝動力系統故障無法正常工作，可借助手動泵完成垃圾傾倒及各液壓油缸的復位。

  電控系統

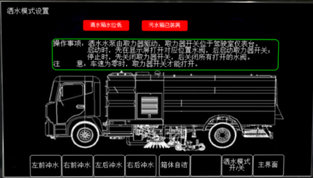

采用“顯示屏+**器+CAN總線操作面板”的**模式。具備一鍵啟動作業和一鍵停止作業功能。所有作業功能模式均可任意組合配置使用。

中控屏

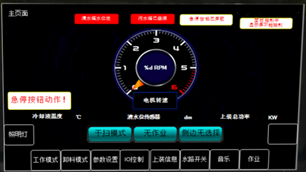

采用7.0寸采用帶觸摸功能的中控屏**，防護等級IP65，分辨率800*480TFT。監控接近開關、傳感器信號狀態；上裝故障代碼顯示；上裝電機、電控電參數監控和顯示等功能；

IO手動模式，當車輛維修、調試時使用IO手動模式，執行機構動作不受傳感器邏輯判斷。

尾部配置操作面板

位于車輛右側后輪之后，主要用于垃圾箱的卸料、調試維修。

語音播報器

多種的語音提示和音樂報**，準確播報各種安全提示和故障點。

高清監控顯示器

在右掃盤及垃圾箱后部設置高清晰監視探頭，駕駛室內設置高清晰液晶顯示器，畫面可分別切換到右掃盤位置及垃圾箱后部位置，作業時，可對掃盤作業工況和整車作業質量進行監控。

                                               圖6 高清攝像頭及液晶顯示屏

  技術優勢

（1）集成式熱管理系統

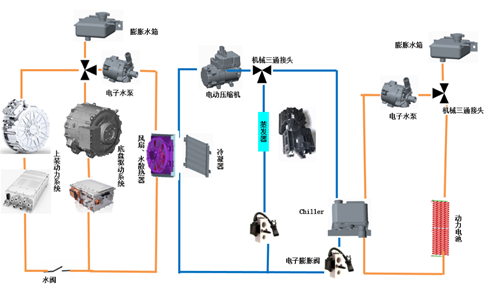

整車散熱系統、空調系統集成，自主開發集成式熱管理機組，實現整車電機電控、動力電池、上裝動力單元散熱和駕駛室空調功能。

（2）底盤與上裝融合設計

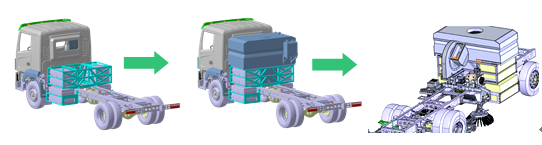

從電氣、**軟件、結構布置等維度一體化設計。作業續航更長、尺寸更緊湊、通過性更好。

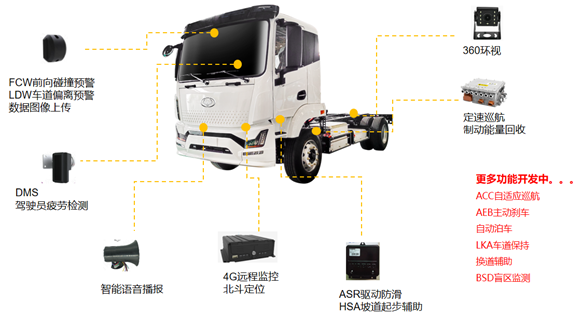

（3）**駕駛系統

1.1  市場優勢

區別于傳統的改裝車，本產品是根據整車思維設計、生產、品控等維度一體化打造的整車。具有更貼合市場的高性價比、高可靠性。

1.2  服務優勢

區別于傳統改裝車，底盤與上裝分別是不同的主體進行售后服務，存在責任主體不清晰、售后效率低下等問題。

本產品是整車一體化設計，對整車進行售后服務。通過大數據平臺的故障診斷，可遠程解讀、識別故障，大大提高了售后服務的效率。

2           隨車工具/備品備件

2.1  底盤隨車工具

                                                                                                                                                          表1 底盤隨車工具

2.2  整車備品備件

                                                                                                                                                          表2 備品備件清單
