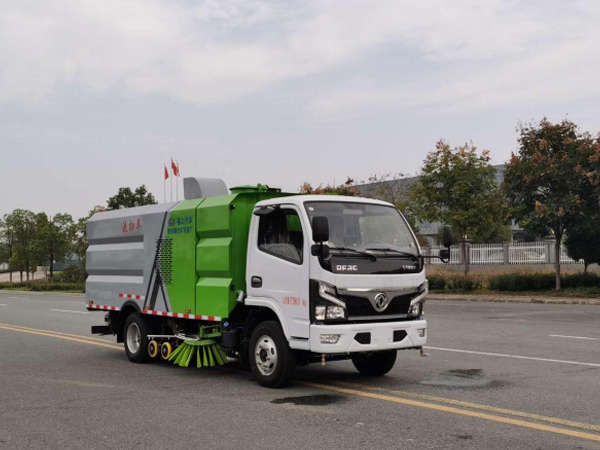

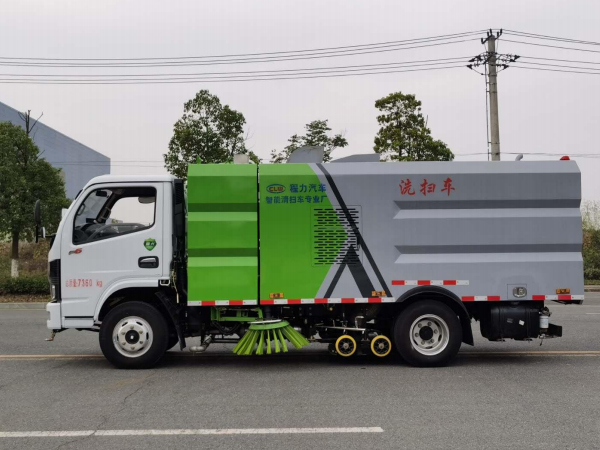

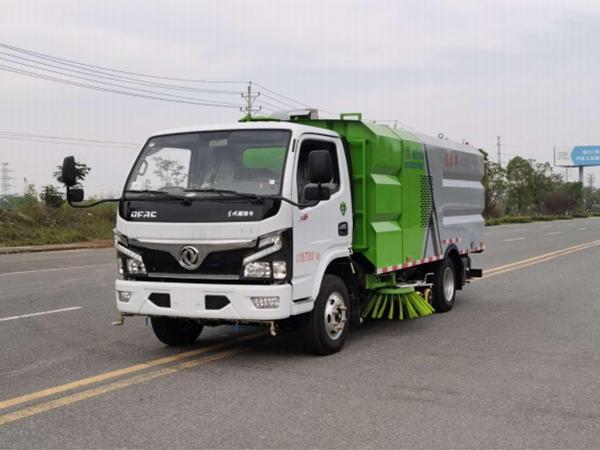

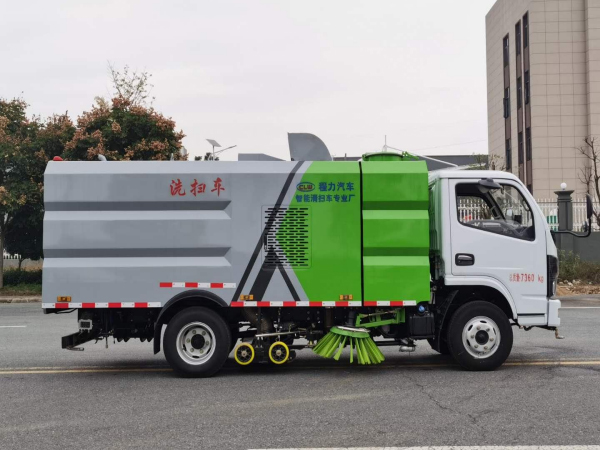

東風系列3308洗掃車技術參數

泛亚电竞汽車集團股份有限公司東風系列洗掃車結構、功能概述

泛亚电竞汽車集團股份有限公司環衛車東風系列高效真空洗掃車是我公司自行設計 開發、具有自主知識產權、國際**技術水平的新一代路面、路緣清洗、清掃及噴霧降 塵的專用設備。該款洗掃車結合了掃路車及高壓清洗車的功能特點，  并解決了吸塵 車在城市路道上無法清洗路緣的短板，在作業時利用掃刷將地面垃圾掃向車內側，路 面上的頑固附著物由高壓噴水桿噴出的水流沖起，再由吸盤吸入垃圾箱貯存。具有綠 色環保、功能齊全、設計合理、能耗低、清洗范圍大、使用壽命長等特點。

(一) 適用范圍

1.城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻等路面、路沿的日常清潔工作。

2. 工地、廠區等干道的清洗、清掃。

(二) 結構設計和組成部分

由洗掃作業部分及行走部分等組成。包括二類汽車底盤、副梁、副發動機、風 機、離合器、高壓水泵、灑水泵、清水箱、副發機機倉、后水箱+垃圾箱、掃盤、 吸盤、組合式噴桿、液壓系統、電控系統、水路系統、氣路系統、前沖、后噴霧、 自潔裝置等組成。

(三) 產品功能介紹及展示

工作原理：副發動機驅動液壓 油泵、高壓水泵和風機工作。液壓油泵驅動左、右掃盤伸縮、升降、旋轉，左右掃刷在掃盤的旋轉帶動下將兩側的垃圾掃**吸盤前方，同時，高壓水泵將來自清水箱的清潔水加壓后通過高壓管路**閥等分別輸送到吸盤內噴水桿和左、右噴水桿，經扇形高壓噴嘴噴出的扇形水簾組成一 總寬不小于 3.2m 的U 形水刀將地面附著物沖起。吸盤利用風機產生的負壓，將垃圾經風管吸入垃圾箱貯存。

根據作業環境的情況，右立掃均可****，有 “全洗掃”、“右洗掃”、“全清掃” 、“右清掃” 4 種作業模式可選擇。

         2.路沿和路沿石立面洗刷：在洗掃作業過程中，對高于路面的人行道和立 面墻體，可打開左、右噴桿上的路沿清洗彎管上的球閥，高壓水經噴水管噴水， 形成的高壓水幕可完成路沿和路沿石立面洗刷。

3.后噴霧降塵：在洗掃車后部垃圾箱下方配有噴霧噴桿，噴霧噴桿上裝有 多個噴霧噴嘴。為避免車輛在作業過程中揚起的灰塵造成二次污染，可打開后噴霧開關，高壓水流經噴嘴以霧狀噴出，灑落地面，可有效降底空氣中的浮塵，達

到凈化空氣的目的。

4.低壓沖洗：對環境較干凈的路面，可啟動低壓沖洗功能，由底盤取力器驅動灑水泵，實現灑水車低壓沖洗功能。

5. 高壓清洗:整車配備 20 米自動纏繞卷盤和高壓長**一把，便于用戶駐車清洗車輛，保持車輛清潔，避免灰塵的積落引起油路、氣路堵塞，影響車輛使用壽命。

 6.車前**沖洗裝置：高壓水泵帶動，可配合洗掃作業，前期可對路面**污垢進行沖洗清理，并避免洗掃作業時揚塵。又可在較干凈的路面配合低壓沖洗作業，進行路面降燥處理。

7. 自潔功能：為避免垃圾箱傾灰過程中，垃圾箱內固態垃圾殘渣吸附在箱 體內，長時間會造成箱體腐蝕，影響產品使用壽命，在箱內加裝自潔噴頭，產生的高壓水流可將垃圾殘渣全部沖出箱外。

泛亚电竞的洗掃車是一種省時、省錢、省力、高效節能環保的新理念環衛產品。

(四) 1.產品優點

高性能環保

高效洗掃車利用高壓水流及傾斜掃刷將垃圾掃**吸盤前面，在風機產生的負壓 作業下，風流在閉合的回路中將垃圾吸入垃圾箱中貯存，整個作業過程均是物理原 理，不會產生化學廢料或垃圾外泄對環境的二次污染，同時，后噴霧的降塵有效的降低了空氣中粉塵濃度，解決粉塵污染問題。洗掃潔凈度高，該車型齊全的功能解決不同路面環境的作業，一次作業洗掃效率達 98%以上，**沖洗功能、洗掃功能、路沿清洗功能、后噴霧功能、低壓沖洗功能以及采用的中置吸盤+左右側噴桿清洗方式，可對路面、溝縫、彎道處、路沿上等處的灰塵、垃圾均能處理干凈，確保環境干凈、整潔。

2.配制高

(1) 底盤：采用東風原廠國六3308軸距二類底盤，配置高、動力強勁、爬坡 有力、各部位均進行加強設計處理，質量穩定，售后服務體系健全。

(2) 上裝：中置2掃盤，中置吸盤。河北旭科液壓擺線馬達，免維護離心風 機，進口高壓水泵 (前沖/側噴/中噴/后噴霧/側沖洗車水**/垃圾箱自潔裝置) ， 萬向高壓路沿清洗，豪威低壓水泵，新西山電子隔膜水泵，不銹鋼水箱及不銹鋼 垃圾箱。不銹鋼高壓管路，西門子**開關，尾部LED箭頭燈，機油、垃圾箱、水 箱均帶防溢或低水位語音報**裝置。倒車及洗掃狀態室內監視器，20m高壓沖洗卷 盤。  (選裝配置：以上車型可以加裝雪鏟、雪滾、路面沖洗裝置)

(3) 水箱、垃圾箱結合結構力學及審美觀念，采用不銹鋼材料經數控折彎后一 次焊接成型，加工精度高、質量可靠、整齊美觀，既保障了整車結構強度的需求又滿 足用戶的審美需求；整車噴涂工藝采用進口乘用客車噴涂工藝為標準，工藝性強、 表面光潔度及可靠性高。工藝設計，層次明顯，立體感強。

(4) 電控系統：智能電控操作系統 (含一鍵操作系統、駕駛室及尾部兩套操作 系統、工作語音播報系統及報**系統、駕駛室安裝右、后兩路監控系統) ，便于駕駛員在車輛行進過程中實時觀察車輛周邊情況及作業狀態，并調整作業模式，安全性高。

(5)高效離心風機

高效免維護離心風機，風機效率高，使用壽命長，葉片材料采用特殊鋼制作，其特殊的葉片形狀極其不易磨損。

(6) 便利的PTO接口

副發動機采用江鈴87馬力，副發動機通過側取力口 (PTO口) 直接驅動液壓泵，  提高傳遞效率，減少支撐座過渡，節省油耗減少用戶使用成本，有效的減少故障率。

3.作業范圍廣

從幾十微米灰塵** 30-50mm 的石子、磚頭、樹葉、飲料水瓶等雜物，一次作業均能全部去除。路面**清掃寬度 ≈3200mm，**清掃能力48000m2/h。

4.結構簡單，易損件少

整車上裝 90%以上零部件均采用裝配式組裝方式，各小件均具備通用性及互換性， 拆卸方便，易于更換，維護費用低，更換效率高。

5.水箱、垃圾箱容積大，作業時間長：

水箱容積可達 3m3，垃圾箱總容積達 2.5m3 ，可適宜長時間作業。
